プラスドライバーのみで分解可能。

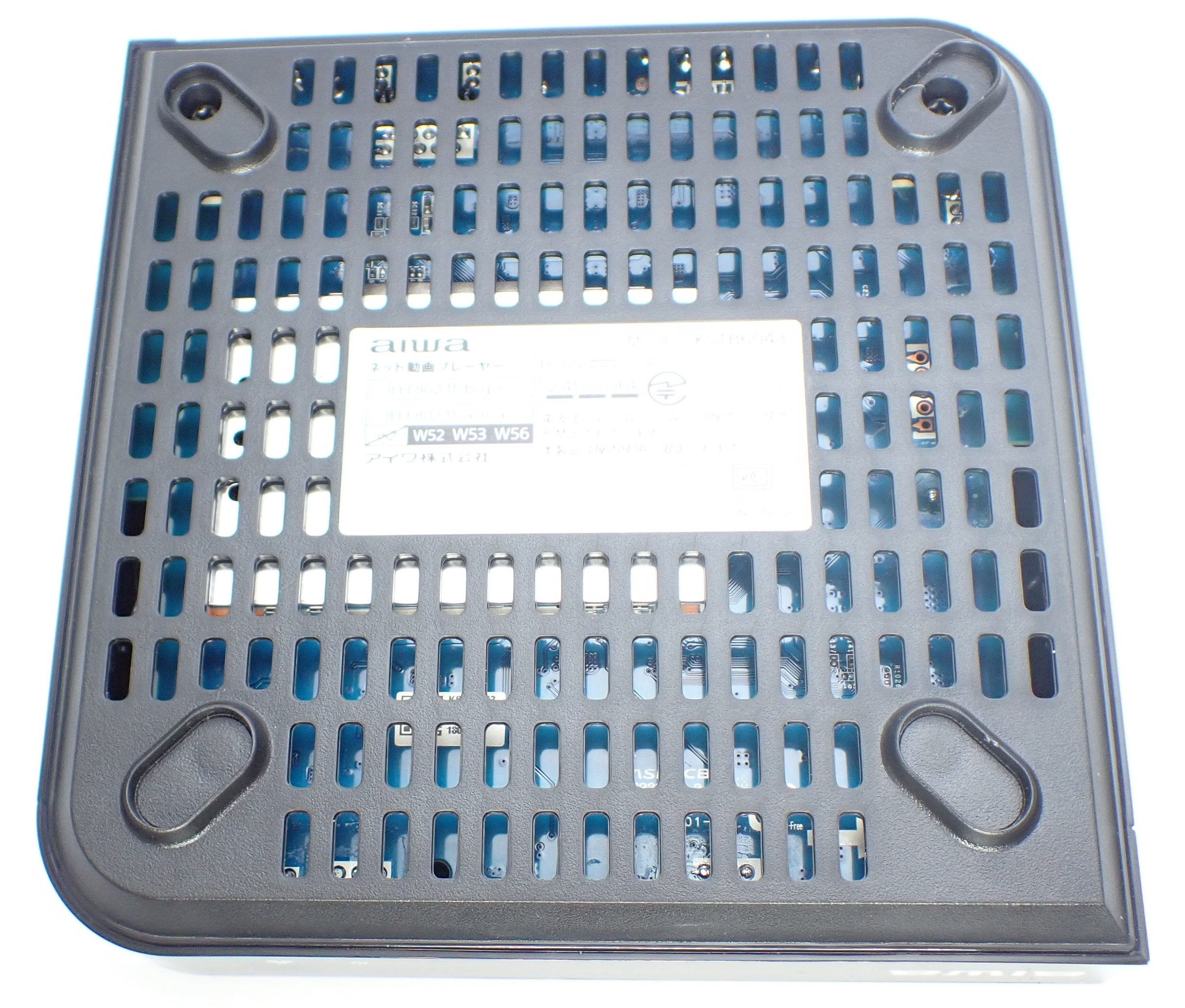

まず底面のゴム足を剥がす。4つあるが背面側に近い方2つだけがネジ止めされている。

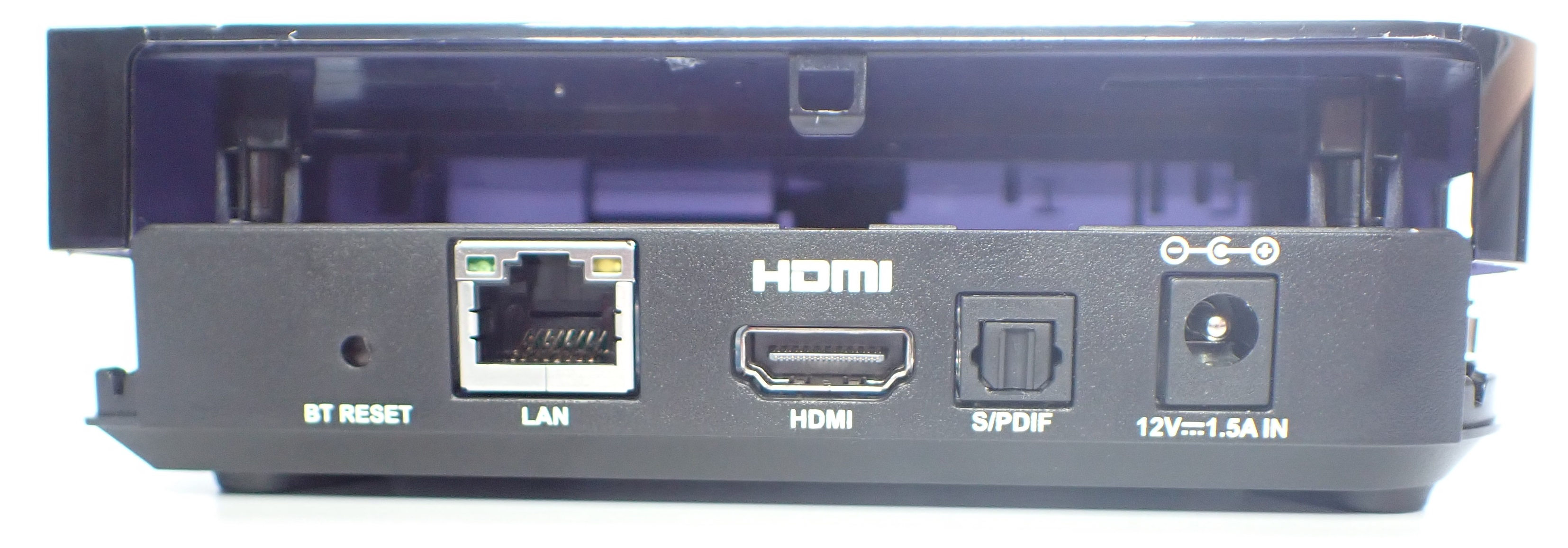

背面から浮かせるようにして外す。HDMIコネクタ辺りに引っかかる穴が付いているので気を付けないと折れそう
基板と底面のケースも固定されているが、プラスネジ2か所を緩めれば外せる。

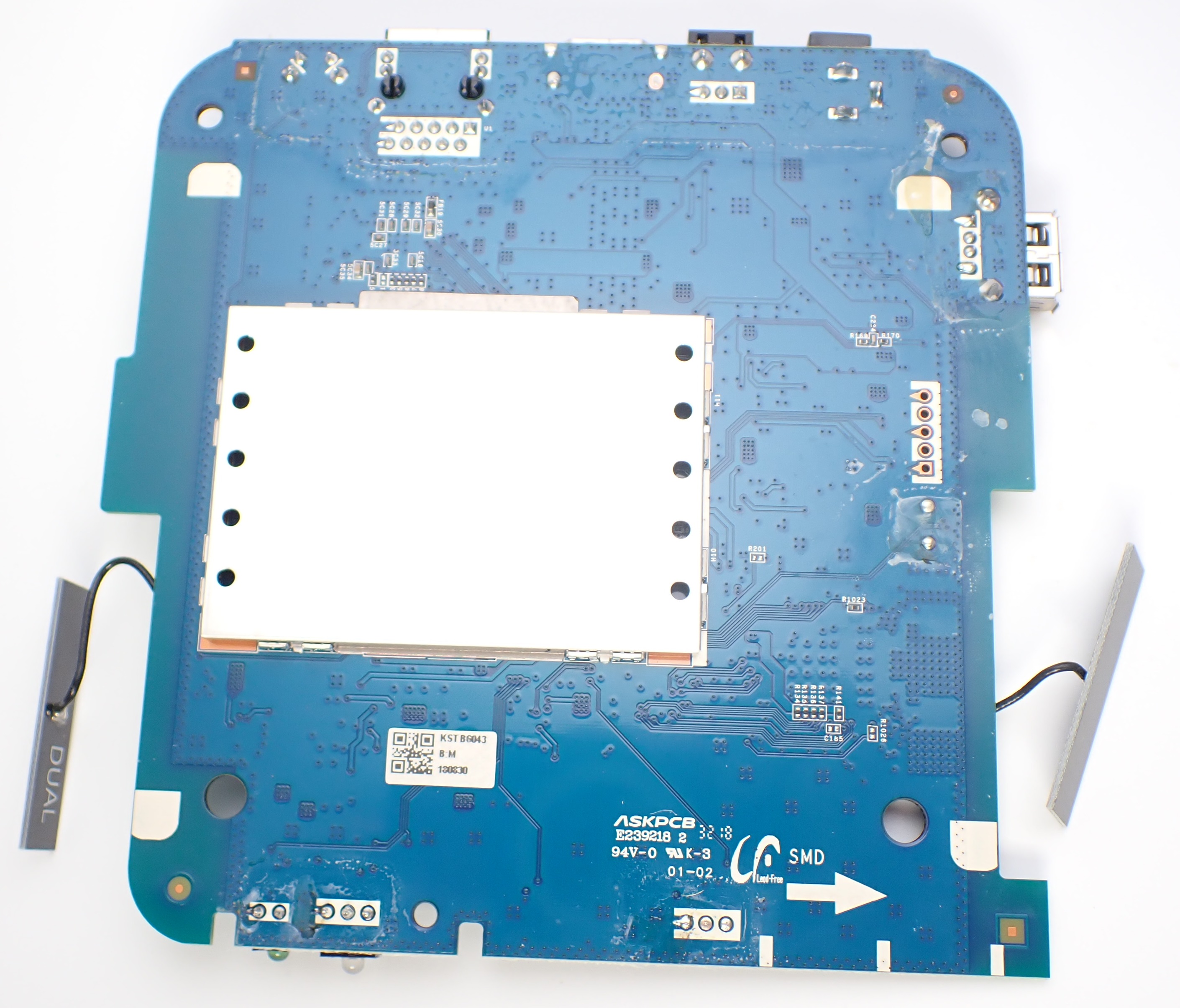

USB2.0は4pinのみで3.0のポテンシャルは無さそう

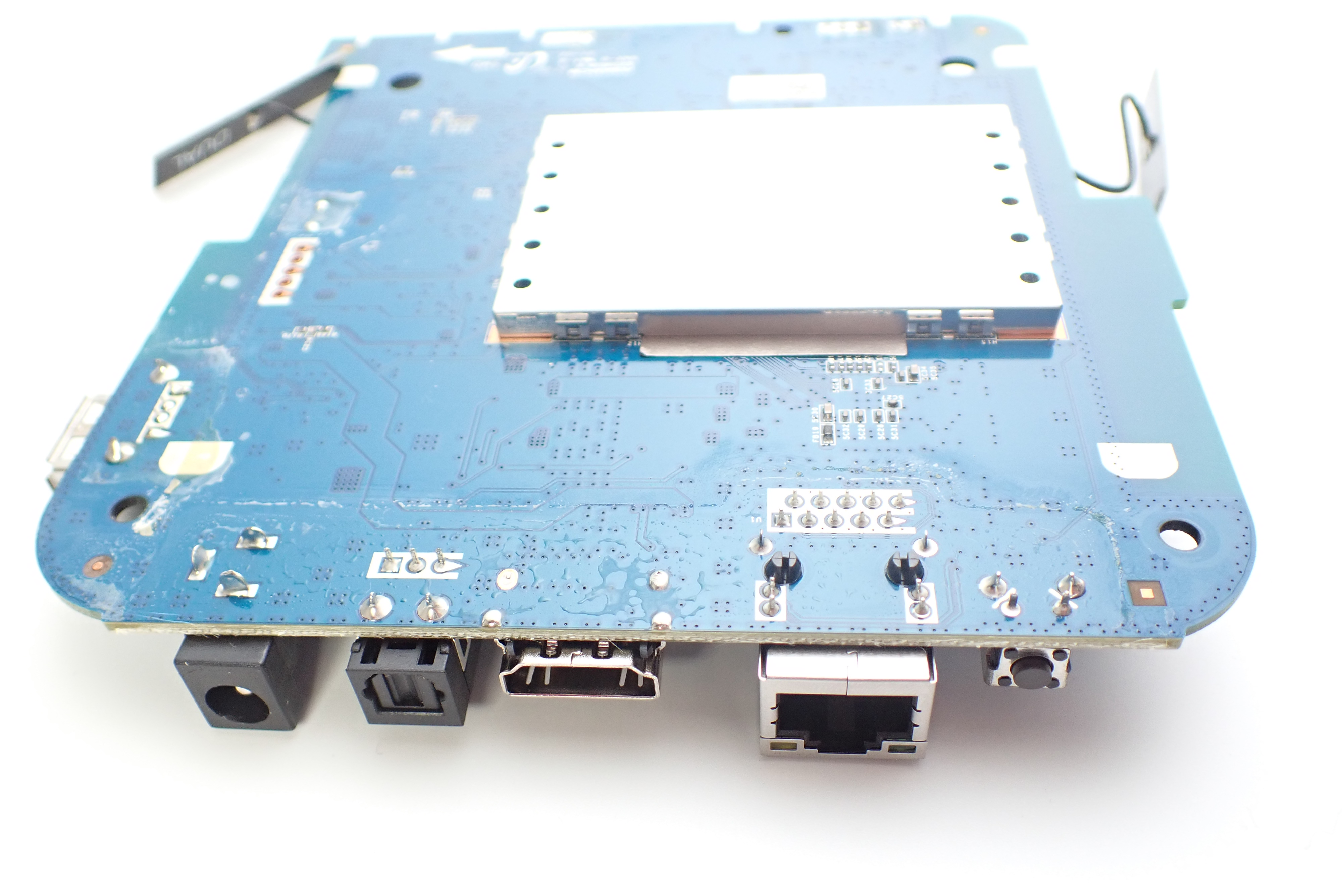

UARTと想定されている場所（読み取り成功報告はまだない）
12/21追記：
その後、接続成功報告アリ
ブート時のログ
https://github.com/ni-cr503/aiwa_kstb6043_uart_log/blob/main/aiwalog.txt
コメント
最新を表示する
>> 返信元
ありがとうございます！
github初めてなのでうまく上げられているかわからないですが、これで大丈夫でしょうか?
https://github.com/ni-cr503/aiwa_kstb6043_uart_log/blob/main/aiwalog.txt
githubでよいのではないでしょうか
>> 返信元
ブート時のログ等がとても長いのであれば、どこかのアップローダーに貼ってリンクだけにした方がいいかと思います
ピン増設画像などは全く問題なと思いますが（改造内容的に技適に触れる話でもないでしょうし）

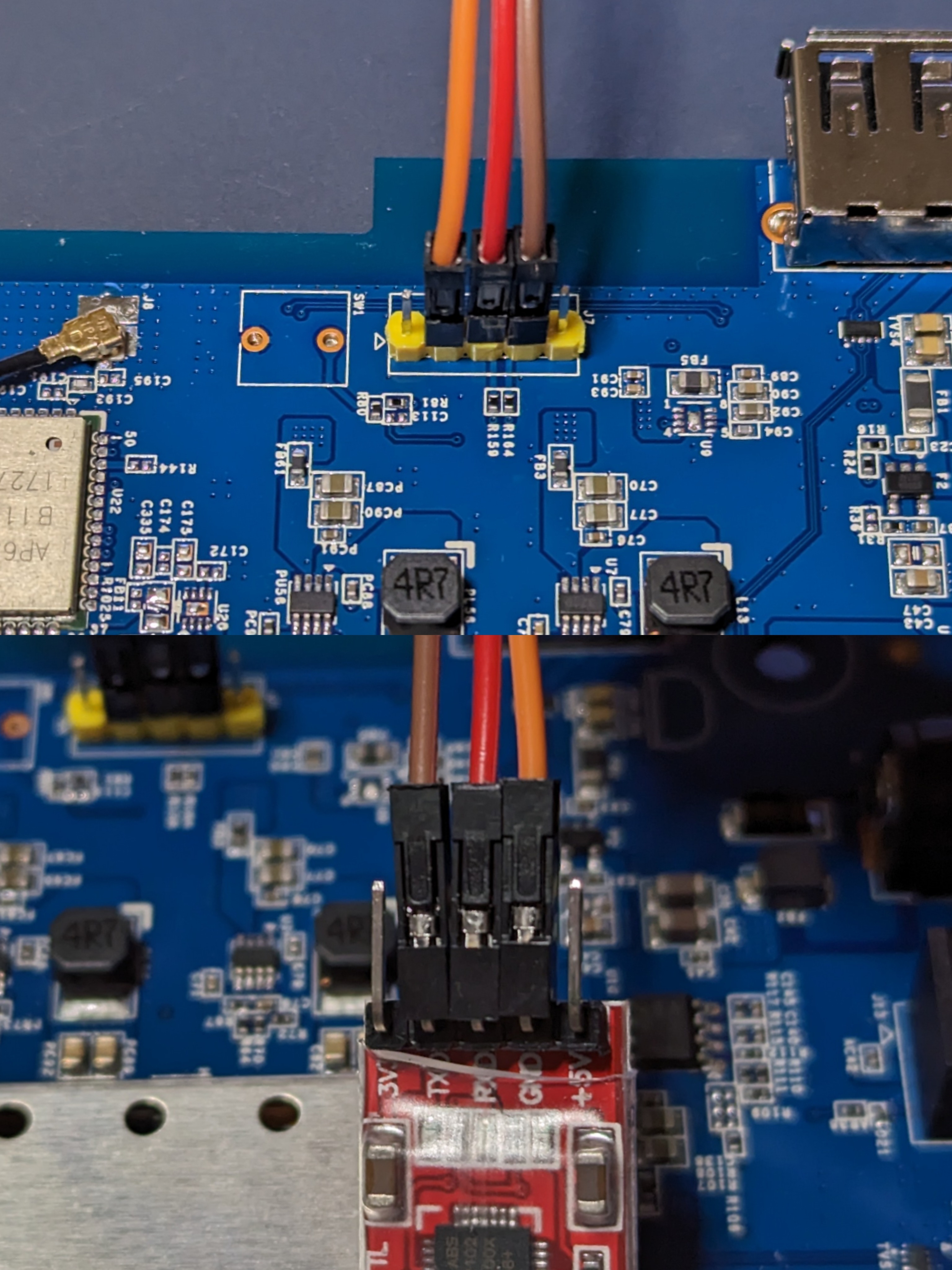

UART読み取り成功しました。

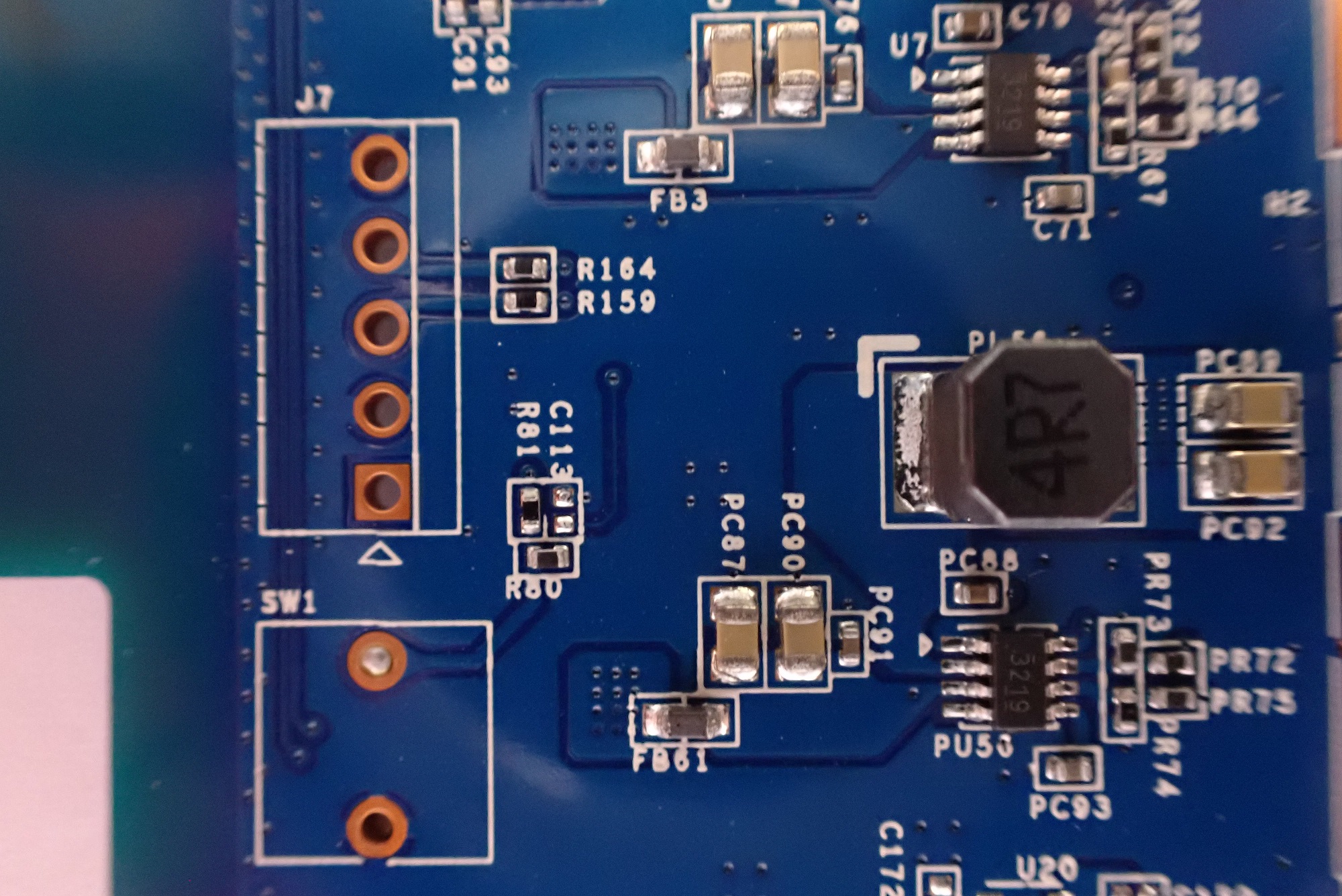

速度は115200、端子は画像のJ7、ピン配置は基板の三角マーク側を1ピンとしたとき
1ピン:3.3V
2ピン:GND
3ピン:TXD
4ピン:RXD
5ピン:GND
です。
ログも取ったんですが、このページに直接貼るのはまずいですよね。
どこかのアップローダーに上げたほうがよいでしょうか?
