デュトロ 2025/07以降

2025/07以降のデュトロの統合化リレー

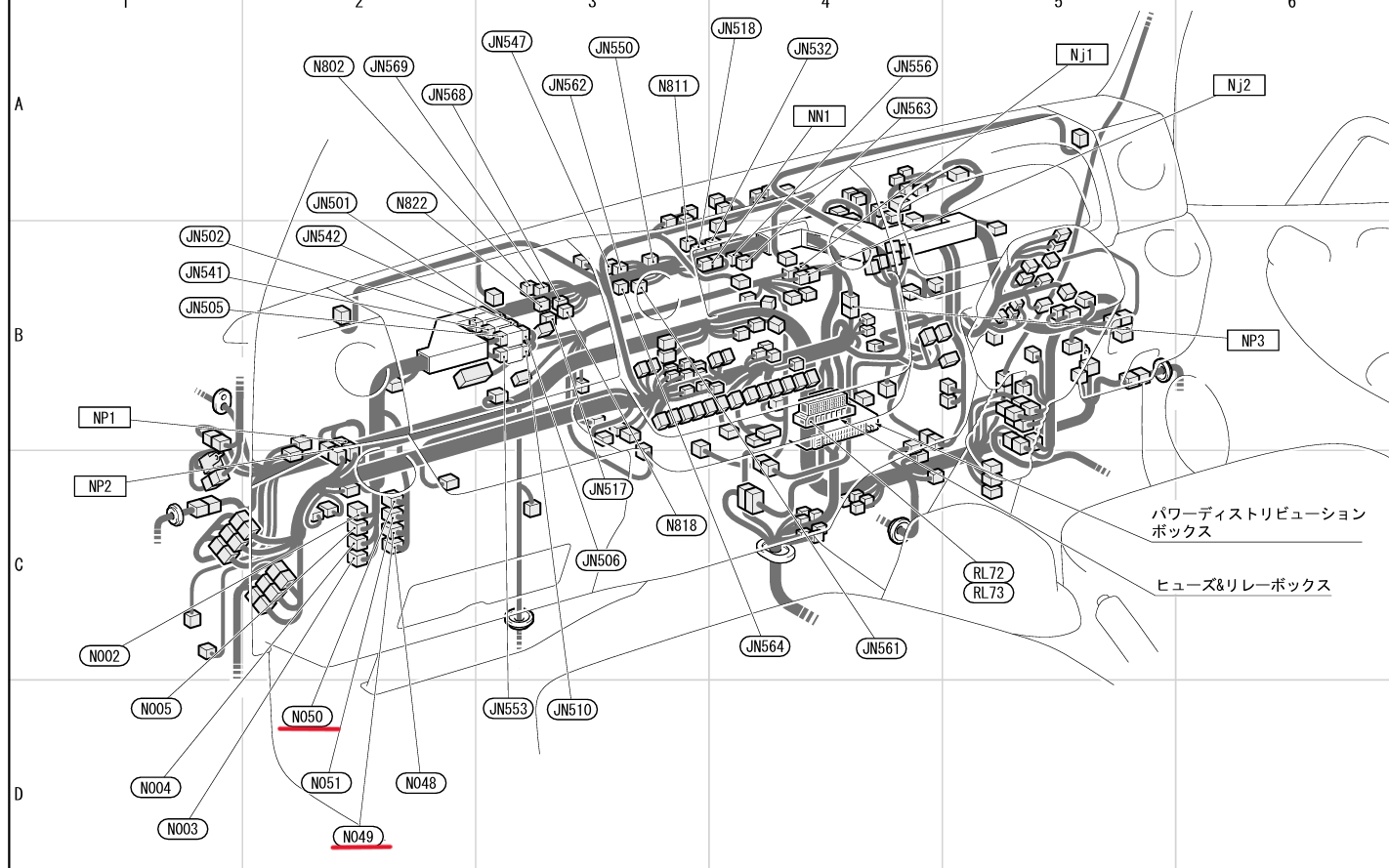

ハーネスBもしくはCを使用し

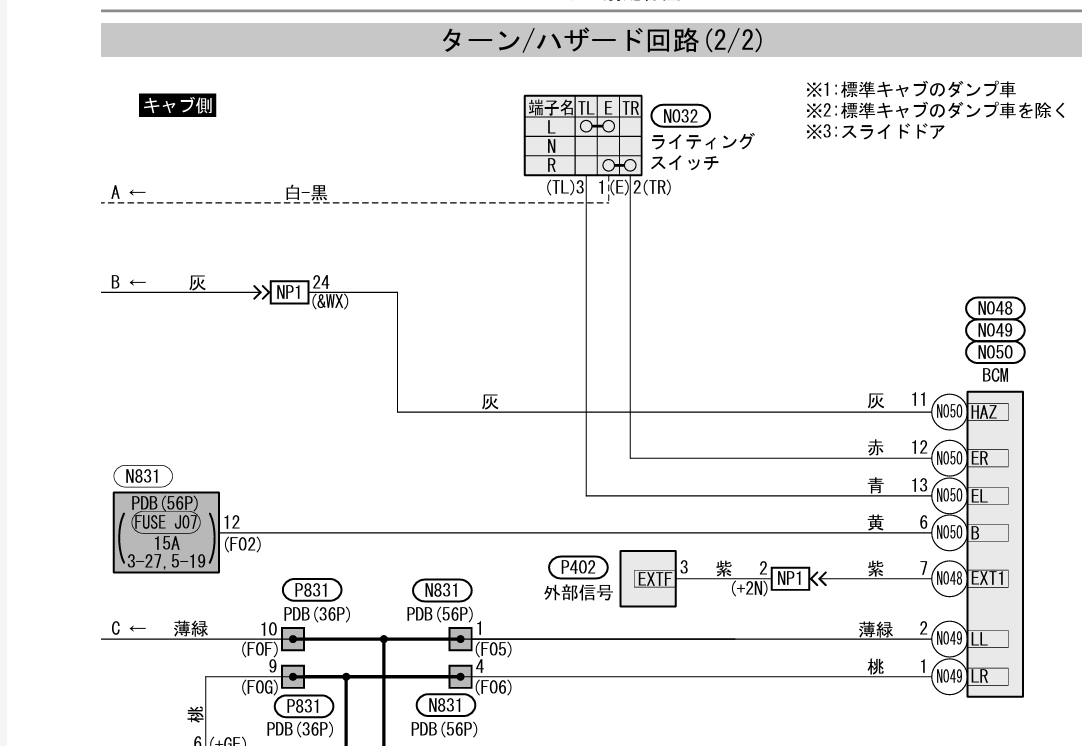

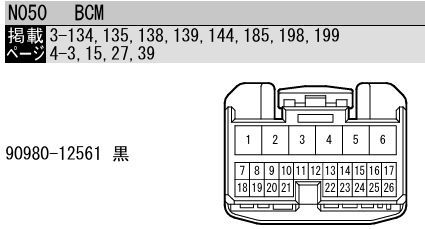

N050-11　灰色線　　→　ハーネスの茶線

N050-12　赤色線　　→　ハーネスの青線

N050-13　青色線　　→　ハーネスの緑線

この三本はカットして統合化リレーに繋がってない方向の線と接続してください。



N050-6 　黄色線　　→　ハーネスの白線

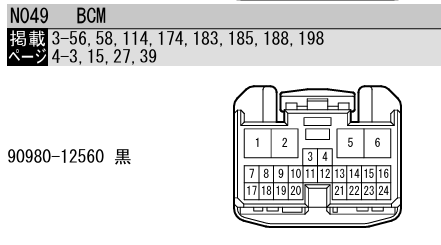

N049-2     薄緑線　　→　ハーネスの橙線・桃線

N049-1     桃色線　　→　ハーネスの赤線・桃線

ゆっくり側の桃色線はハーネスCを使う場合のみです。
