50プリウス

50プリウス　

トヨタ車に多いメーター内にリレーがあるタイプです。

出力線（YUKKURIの赤・橙線）は、純正線をカットせずエレクトロタップ等で割り込ませて接続してください。

カットしてしまうとアンサーバックが光らなくなります。

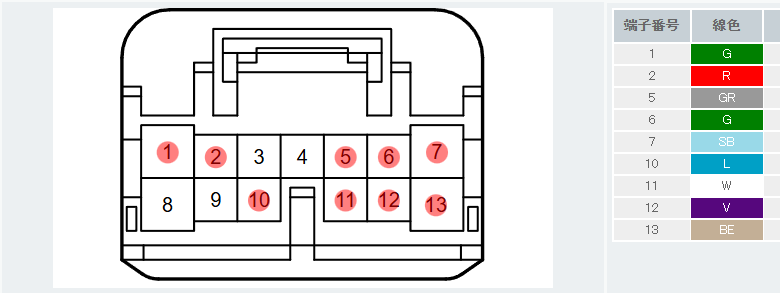

白　-　１番に割り込ませ

青　-　5番をカットしメーターに行かない方の線に接続

緑　-　11番をカットしメーターに行かない方の線に接続

赤　-　7番に割り込ませ

橙　-　13番に割り込ませ

茶　-　10番をカットしメーターに行かない方の線に接続

カットして何もつないでいない線はテープ等で絶縁処理をしてください。

車線逸脱警告はウインカーにてキャンセルできなくなります。



コメント

[まさき]

21クラウンも 50プリウスと ウインカーカプラー同じでしょうか？

[名無し]

21クラウンは取付△です。
ハザードスイッチ（オルタネイト）を別途用意すれば取付できないことは無いと思いますが、配線図を見ただけでは確定できません。

[名無し]

構造は違うと思います。類似品もほとんど見かけないです。

[まさき]

21クラウンへの取り付け方おしえてほしいです

[にし]

他のウインカーリレーと中の構造はおなじでしょうか？

[名無し]

近日アップしますので、少々お待ちください。

[のー]

L375sに取り付けたいのですが配線図はありませんでしょうか？
